Les demandes grandissantes en eaux souterraines et en hydrocarbures ont été les principaux moteurs de la modélisation tridimensionnelle (3-D) au Manitoba. Pour répondre à ces demandes et élargir notre connaissance des systèmes géologiques et hydrogéologiques de subsurface de la province, la Direction des services géologiques du Manitoba est en voie de réaliser un modèle géologique tridimensionnel de la succession phanérozoïque au sud du Manitoba, en deçà du 55° de latitude Nord. Après des années de compilation de données, deux modèles à petite échelle et deux modèles régionaux sur le substratum rocheux ont été réalisés : 1) le modèle de la zone pilote du sud-est du Manitoba (SE MB) incluant la région de Winnipeg de 200 km sur 240 km; 2) le modèle de la région du bassin du lac Winnipeg (lac Winnipeg); 3) le modèle géologique tridimensionnel du bassin de Williston (projet de l’initiative géoscientifique ciblée – Géométrie géologique du bassin de Williston et évaluation de son potentiel en hydrocarbures); 4) le modèle de la portion canadienne du bassin de Williston établi à partir de l’Atlas géologique du bassin sédimentaire de l’Ouest canadien. La Direction des services géologiques du Manitoba est actuellement en voie de terminer sa modélisation du terrane phanérozoïque au sud du Manitoba, en deçà du 55° de latitude Nord (sud du Manitoba). Cette page décrit l’avancement de notre processus de modélisation tridimensionnelle et présente la nouvelle surface du substratum rocheux créée en tant que produit dérivé de ce processus. Cliquez pour agrandir l’image.
Résumé

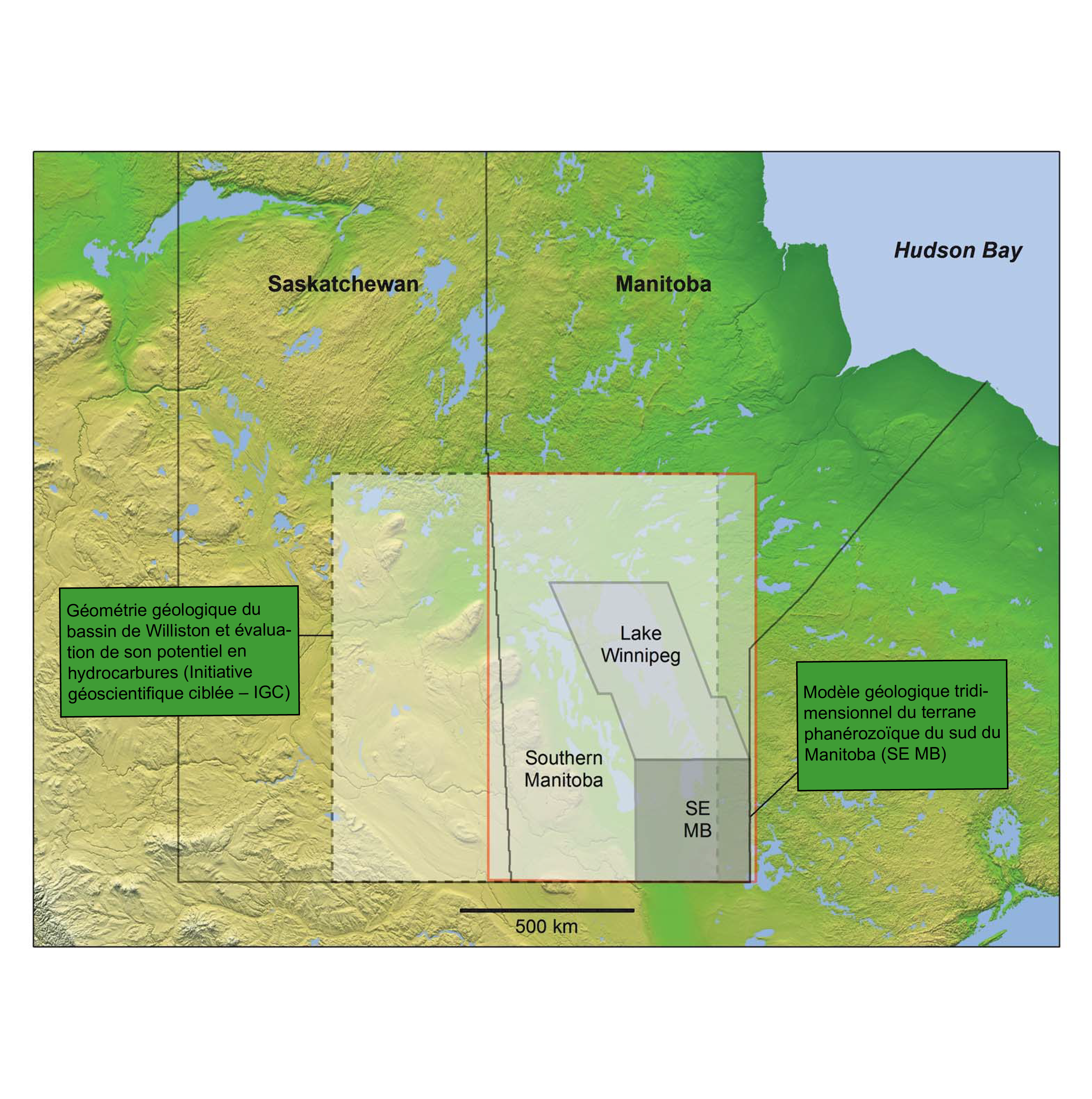

Carte de localisation
Sorties du modèle
Construction du modèle : sud du Manitoba
Construction du modèle : modélisation tridimensionnelle
Résumé
Les paramètres d’entrée clés du modèle tridimensionnel sont les données topographiques numériques, les cartes bathymétriques pour les grands lacs, les levés sismiques au large des côtes, les cartes de géologie de surface (en anglais seulement), les données sismiques, les modèles actuels des unités lithologiques du Phanérozoïque (série de cartes stratigraphiques – en anglais seulement) et les données de sondage. Pour le Quaternaire, les paramètres d’entrée clés du modèle tridimensionnel sont les diagraphies de sondages réalisées par des géologues et les levés géophysiques. Les données de sondage de haute qualité sont extrapolées latéralement grâce aux bases de données provinciales regroupant plus de 100 000 emplacements de sondage.Carte de localisation
Sorties du modèle
Modèle du sud-est du Manitoba
Modélisation du substratum rocheux du sud-est du Manitoba (SE MB) (cliquez pour agrandir l’image) |
Initiative géoscientifique ciblée – Modèle du bassin de Williston
Modélisation du bassin de Williston décrivant les unités de substratum rocheux allant du Dévonien (brun) au Précambrien (rose). La portion du substratum rocheux du sud du Manitoba repose sur ce modèl (cliquez pour agrandir l’image).
|
Modèle de l’Atlas géologique du bassin sédimentaire de l’Ouest canadien
Modélisation des principales périodes géologiques allant du Tertiaire (vert pâle) au Précambrien (rose). Le brun représente les déformations rocheuses de la Cordillère (cliquez pour agrandir l’image). |
Modèle du lac Winnipeg
Modélisation de la surface du substratum rocheux du sud-est du Manitoba (SE MB) et du lac Winnipeg montrant la nouvelle bordure paléozoïque à l’intérieur du bassin du lac Winnipeg (cliquez pour agrandir l’image). |
Construction du modèle : sud du Manitoba
Cliquez pour agrandir l’image
Construction du modèle : modélisation tridimensionnelle

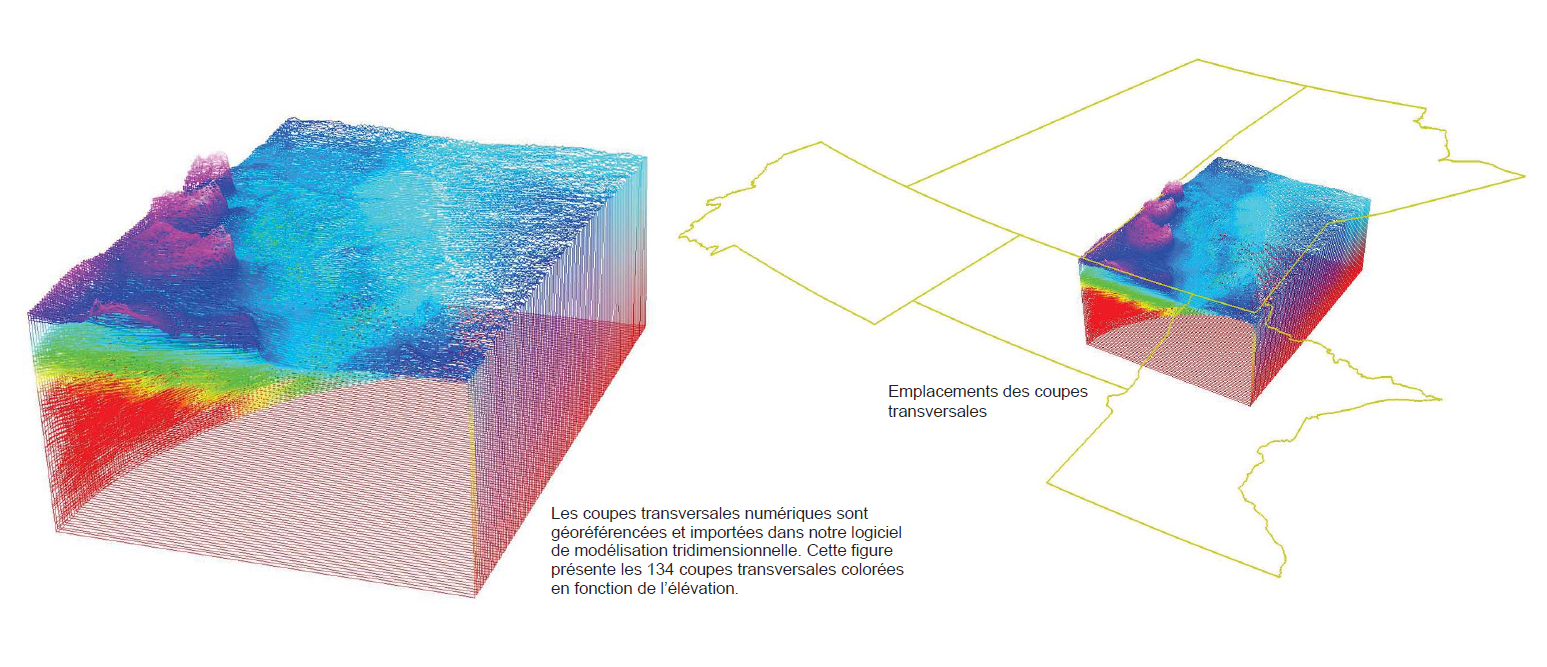

Cliquez pour agrandir l’image

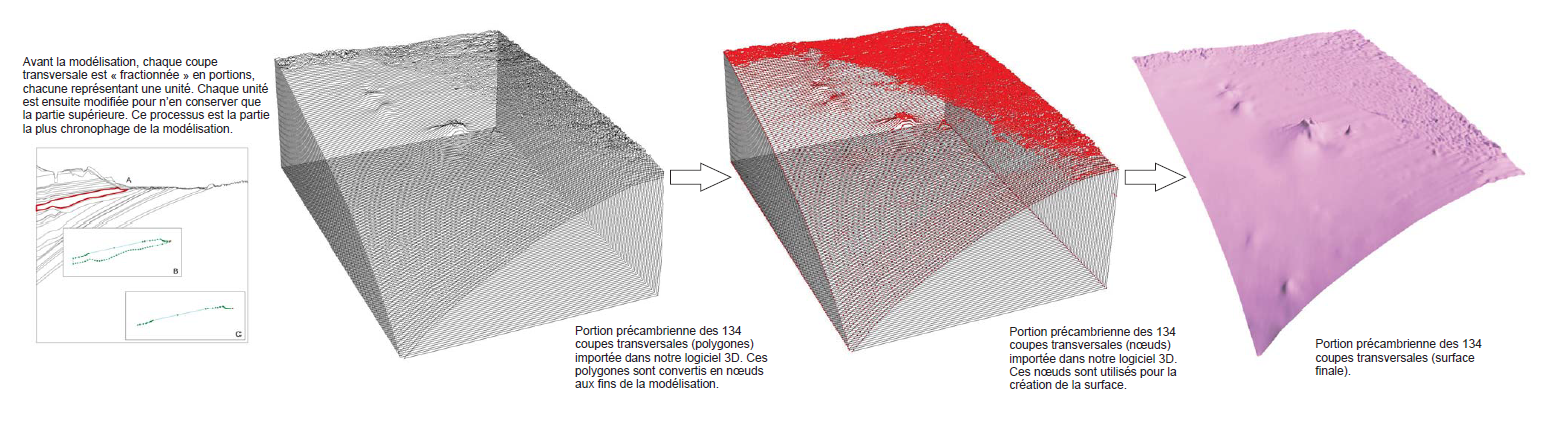

La surface précambrienne est la surface la plus « simple » à créer. Elle ne présente aucune bordure unitaire et peut être modélisée directement à partir de nœuds.
Cliquez pour agrandir l’image
La plupart des unités présentent une bordure ou une étendue souterraine définie. De nombreuses unités comportent également des canaux souterrains. Ces unités sont plus complexes à modéliser. Les coupes transversales du modèle tridimensionnel exigent la modification des bordures unitaires aux fins de l’ajustement des données.
Cliquez ici (en anglais seulement) pour visualiser une représentation en deux dimensions (polygones superposés) des données d’origine (bordures unitaires) qui a servi de fondement à la construction du modèle tridimensionnel.
